华安玉

形成

华安玉是由海底沉积岩经地壳运动和火山爆发的二次热力变压而温热变质，并在封闭的安静压环境中又受到强烈的岩浆热力作用，形成了没有外界物质参与的脱水重结晶角岩化的自变压岩，又历尽沧桑巨变和九龙江水漫长岁月的侵触、冲刷和撞击而形成，距今约二亿四千八百万年左右。

分布

华安玉主要产于三迭系溪口组地层的下部。在闽西南地区较为发育，最大厚度可达1484m，但质量上乘的玉石主要分布在华安、漳平境内的九龙江流域。

构成

化学成分

经鉴定，华安玉化学成份主要包括二氧化硅、氧化亚铁、氧化钙等；其主要矿物为石英、硅质物、透辉石、透闪石、阳起石、长石等，仅透辉石成份就占89%，内含锌、钼、锶等十几种微量元素。

物理结构

• 硬度与密度

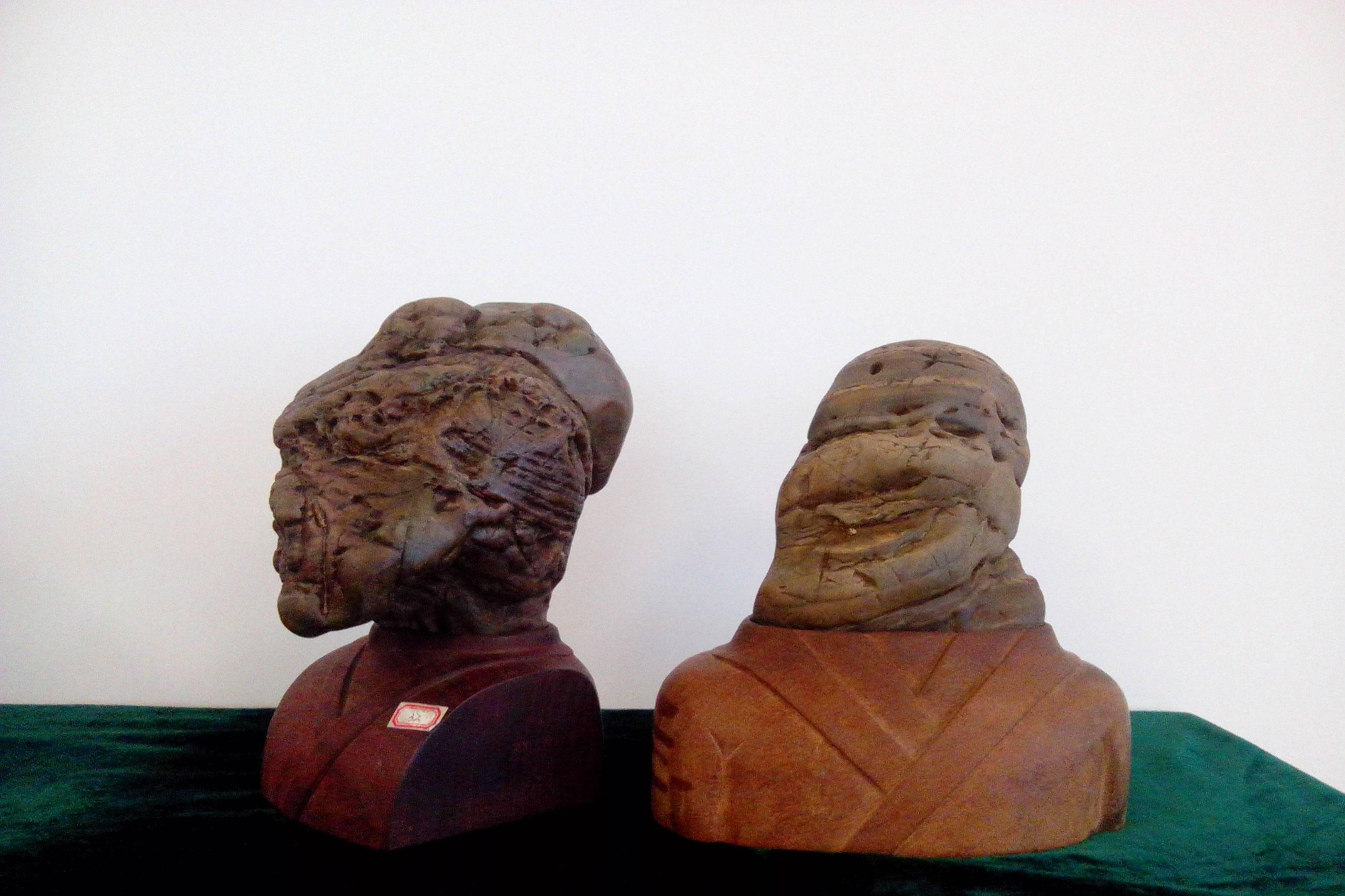

华安玉

经原地矿部江西省中心鉴测，华安玉的物理性能为：容量2.72，抗压强度2414kg/cm2，抗折强度122kg/cm2，抗拉强度111kg/cm2，抗剪强度316kg/cm2，硬度为摩氏7度～7.5度，耐摩度为0.92，吸水率为0.06%，孔隙率为0.12%，光泽度为100（法）。

• 外观特征与光学性质

华安玉玉石具玻璃光泽，透明度较差，一般为不透明。折射率为1.53~ 1.65。

展开表格

• 力学性质与工艺性能

华安玉外观上均一性较差。为了解华安玉在不同方向上的力学性质，制样时选择了平行和垂直条带两种不同方向进行切割。测试表明，华安玉的平均抗折强度为45.83MPa。不同方向的抗折强度差异不大，抗压强度为255.64MPa。

展开表格

• 矿物组成与结构

华安玉玉石主要由铁次透辉石、石英和钾长石组成。玉石的结构细腻致密。这种组成和结构，决定了华安玉具有较大的硬度，较高的抗压强度和抗折强度以及很低的吸水率。同时，由于其结构较为均一，因此，尽管它们在外观上不均匀，但在力学性质上却具有较好的均一性。这使得它具有良好的机械加工性能，有利于沿不同方向进行雕刻、切割、研磨和抛光等。

有些种类的华安玉还含有少量的透闪石、方解石、绢云母、硅灰石和磁黄铁矿等。硬度较小的方解石和硅灰石，导致了整体硬度降低，机械性能也会降低。

华安玉玉石的颜色与其所含的矿物有关。淡绿色是铁次透辉石所致。粉红色与钾长石有关。灰白色部分中则以石英为主。磁黄铁矿等不透明矿物产生黑色条带。这些致色矿物的不均匀分布，使华安玉玉石形成各种丰富多彩的图案和花纹。

分类

根据华安玉的颜色与花纹，把玉石划分为以下几个品种：

华安玉

2、粉红华安玉：以粉红色为主，含有少量白色、绿色等其他色泽的条带。

3、墨色华安玉：黑色，质地致密。

4、虎皮华安玉：由粉红色、淡绿色的条带组成，二者比例相近，相间排列形成相似于虎皮花纹的图案。

5、水墨华安玉：由粉红色、淡绿色, 黑色和白色等条带组成，条带多呈不规则状排列，构成的图案犹如一幅水墨山水画。

价值

艺术价值

（一）质地极优，保存性高。

一块观赏石如果造型极好，或纹理色彩极为丰富，然而石质偏于疏松，或易风化脆碎，则难保长久，失去长期观赏的条件，就不能算是佳品，亦无收藏价值和意义。历来文人志士也无不以石之坚贞比作中华民族刚强不屈的气节。因此，品评一块观赏石的高下优劣，还是应把石质排在第一位。而石质包括硬度、密度、质感、光泽等因素，其中硬度又起决定作用。

华安玉观赏石肌理缜密，质素细腻，光洁度极高，温润感极强，叩之声如金玉，观之泽似油脂，且耐磨耐腐蚀，抗压、抗拉、抗剪、抗渗透强度高，在十大名石中保存性最高，还比灵璧石略胜一筹。赏玩或搬动时若不小心落到水泥地上，也只有水泥地被砸出坑的份，无须担心华安玉会破损到哪里去。

（二）跌宕多姿，形神兼备。

造型美是观赏石美学中仅次于石质美的重要因素。华安玉观赏石并未因其质地坚硬而失去其造型，其或天地山川，或四时景色，或人物风情，或花草树木，或飞禽走兽，或文字数理，石格形体揽尽单体型、复合型、平整形、层叠型、画面型、纹理型、规整几何型和多维拓意型等等，其形态、造型、画面等的具象、意象和抽象各自纷呈，万象自然。犹为可贵者，华安玉观赏石绝非仅为“几可逼真”，更且妙在其神宛约，乍是还非，“惚兮恍兮，其中有象”。

（三）色彩丰富，浓淡咸宜。

华安玉观赏石肤表最显著的特色就是色泽丰富多彩，表里如一，无须琢磨加工，任凭风化雨侵，永不褪色、变色。其色分呈青、紫、黄、红、绿、黑、白、灰、赭等天然色彩。其中，尤以纯红、乳白和漆黑者为贵，极为罕见。

（四）纹理交错，变化万千。

华安玉肤表另一显著特征就是纹理错综变化。其常见的纹理褶皱有绉带、流水、裙折、披麻、水道、卷云、梅花、雪花、蜂窝、卧沙、巢状、赤线、蔗渣、螺旋及不规则弯曲条带状和抛物线等几何图形。

此外，华安玉观赏石也不泛突破传统审美观念的新时尚多元化的造型，有的以明快、单纯、流线、简朴为主；有的则与海外藏石界所追求的平静稳重相吻合。

保健价值

中国科学院生态环境研究中心样品化验分析表明：华安玉含有多种有益人体的锶（Sr）、锌（Zn）、锰（Mo）等微量元素。以华安玉制作玉凉席、玉座垫、玉拖鞋、玉枕等，能起到滋润肌肤、舒筋活络、凉血清神等保健作用。以其制作茶具、餐具、咖啡壶等，同样具有很高的保健性能。华安玉所含的多种微量元素，在浸泡、饮用过程中，借助唾液所含的溶菌酶的作用，可生津止渴、除胃热、壮筋骨、增强心血管功能、降低血压，起到延年益寿的保健功效。

经济价值

华安玉是福建省特产的玉石，其化学性质、物理特征及外貌特征与碧玉类同，在矿物组成和物理性质上它与独山玉最为接近。根据华安玉玉石的颜色和纹理与其相区别，与其它玉石相比，华安玉玉石具有质地细腻、硬度较大、光泽度强、色彩丰富、纹理多变、加工性能好以及储量大等优点，但颜色不够鲜艳、透明度较差。所以，它比较适合于加工成各种工艺品，如茶具、灯座、钟架、笔筒、香炉、印章等，还可利用其色调多样、花纹奇特之特点，创作古雅庄重、古色古香的仿古艺术品和巧色艺术品。

华安玉玉石储量丰富、光泽度强，它的许多性能都优于中国建材行业对石材性能的要求，是加工高级饰面板材的材料。尤其是可根据其独特的颜色和纹理，切磨拼接出各种如水墨山水的图案，这是华安玉作为石板材的最具魅力的优点.，可充分利用这一优点，熔入更多的艺术创作，开发出具有华安玉特色的高级饰面板。华安玉的裂隙较多，加工成材率较低，是影响华安玉开发利用的最大因素。
