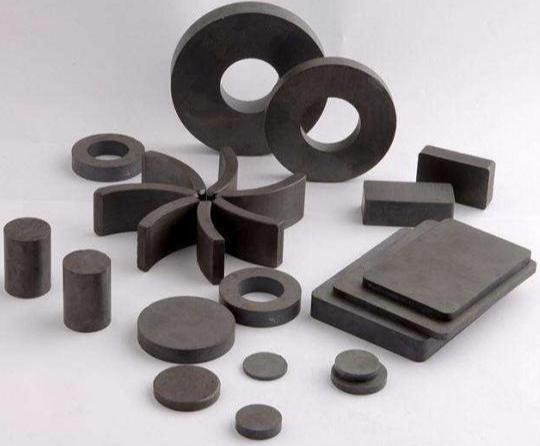

永磁铁氧体
永磁铁氧体是以SrO或BaO及三氧化二铁为原料，通过陶瓷工艺方法制造而成，公司永磁部所生产的锶、钠、铁氧体共有DM10T、DM20、DM25、DM30、DM33H、DM34H、DM42B、DM43、DM43B等9个牌号和粘结（塑磁）永磁铁氧体。由于其原料价格便宜，而且生产工艺相对简单，所以其成品价格较其它磁铁而言相对低廉。铁氧体磁铁的主要原料是氧化物，所以不受环境或化学物质（除强酸外）影响而腐蚀，故表面不需要电镀处理。主要应用于工艺品，吸附件，玩具，电机，扬声器等。[1]
生产流程：配料---->预烧---->破碎---->球磨---->制粉---->干压磁场成型/干压成型/湿压磁场成型----->烧结---->机械加工---->检验---->包装。
烧结永磁铁氧体磁铁的主要性能牌号参数
| 牌号Grade | 剩磁(Br) | 磁感矫顽力(HcB) | 内禀矫顽力(HcJ) | 最大磁能积(BH)max | ||||
mT | KGauss | KA/m | KOe | KA/m | KOe | KJ/m3 | MGOe | |
Y8T | 200~235 | 2.0~2.35 | 125-160 | 1.57-2.01 | 210-280 | 2.64-3.51 | 6.5-9.5 | 0.8-1.2 |
Y22H | 310~360 | 3.10~3.60 | 220-250 | 2.76-3.14 | 280-320 | 3.51-4.02 | 20.0-24.0 | 2.5-3.0 |
Y25 | 360~400 | 3.60~4.00 | 135-170 | 1.70-2.14 | 140-200 | 1.76-2.51 | 22.5-28.0 | 2.8-3.5 |
Y26H-1 | 360~390 | 3.60~3.90 | 200-250 | 2.51-3.14 | 225-255 | 2.83-3.20 | 23.0-28.0 | 2.9-3.5 |
展开表格
粘结永磁铁氧体磁铁的主要性能牌号参数
| 牌号Grade | 剩磁(Br) | 磁感矫顽力(HcB) | 内禀矫顽力(HcJ) | 最大磁能积(BH)max | ||||
mT | KGauss | KA/m | KOe | KA/m | KOe | KJ/m3 | MGOe | |
YN1T | 63-83 | 0.63-0.83 | 50-70 | 0.63-0.88 | 175-210 | 2.20-2.64 | 0.8-1.2 | 0.1-0.15 |
YN4H | 135-155 | 1.35-1.55 | 85-105 | 1.07-1.32 | 175-210 | 2.20-2.64 | 3.2-4.5 | 0.4-0.56 |
YN4TH | 150-180 | 1.50-1.80 | 95-120 | 1.19-1.38 | 180-230 | 2.26-2.89 | 3.8-5.5 | 0.48-0.69 |
YN6T | 180-220 | 1.80-2.20 | 120-140 | 1.28-1.76 | 175-200 | 2.20-2.51 | 5.0-7.0 | 0.63-0.88 |
展开表格
[1] 永磁铁氧体发展后来居上,中国产量已居世界第一 · -搜狐[引用日期2017-06-04]
金田明夫
贾科莫·普契尼
Caroline Lufkin
翁建宇
Ivanov
玛丽亚·凯莉
VMI
贝尔系统
mySQL
出口收汇系统
外模式
