耐压仪

耐压仪作用

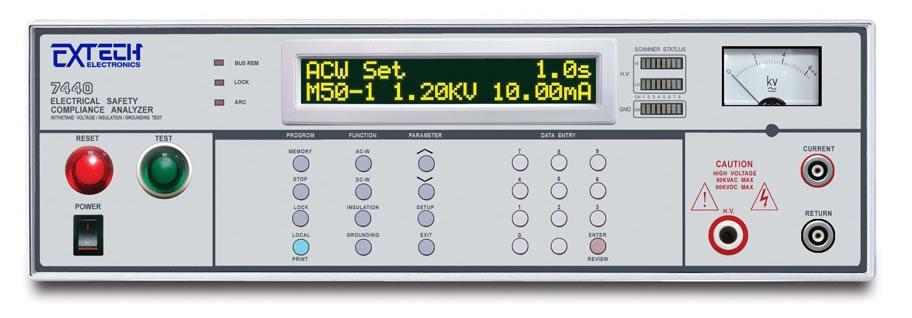

耐压仪

耐压仪是指对各种电器装置、绝缘材料和绝缘结构的耐受电压能力进行测试的仪器。在不破坏绝缘材料性能的情况下，对绝缘材料或绝缘结构施加高电压的过程称为耐压试验。一般耐压仪主要目的是检查绝缘耐受工作电压或过电压的能力，进而检验产品设备的绝缘性能是否符合安全标准!

耐压仪

使用注意事项

1、试验人员应做好分工，明确相互间联系办法。并有专门人监护现场安全及观察试品状态。

2、被试品应先清扫干净，并绝对干燥，以免损坏被试品和试验带来的误差。

3、对于大型试验，一般都应先进行空升试验。即不接试品时升压至试验电压，校对各种表计，调整球间隙。

4、升压速度不能太快，并必须防止突然加压。例如调压器不在零位的突然合闸。也不能突然切断电源，一般应在调压器降至零位时拉闸。

5、当电压升至试验电压时，开始计时，到1min后，迅速降压到1∕3试验电压以下时，才能拉开电源。

6、在升压或耐压试验过程，如发现下列不正常情况时，应立即降压，切断电源。停止试验并查明原因：①电压表指针摆动很大；②发现绝缘烧焦或冒烟；③被试品内有不正常的声音。

7、耐压试验前后应测量绝缘电阻，检查绝缘情况

容量选择

标称试验变压器容量Pn的确定公式：Pn=KVn2ωCt×10-9

式中： Pn----标称试验变压器容量（kVA）

Vn-----试验变压器的额定输出高压的有效值（kV）

K------安全系数。K≥1，标称电压Vn≥1MV时，K=2，标称电压较低时，K值可取高一些。

Ct-----被试品的电容量（PF）

ω----角频率， ω=2πf， f----试验电源的频率

被试设备的电容量Ct可由交流电桥测出。Ct的变化很大，可由设备的类型而定。典型数据如下：

简单的桥式或悬式绝缘子几十微法

简单的分级套管100 - 1000PF

电力变压器 < 1000kVA - 1000PF

> 1000kVA1000 - 10000PF

高压电力电缆和油浸纸绝缘250 - 300PF/m

封闭变电站，SF6气体绝缘100 - 10000PF

对于不同的试验电压Vn，选择不同的（适当的）安全系数K。以上列出不同的Vn所选用的K值供参考

Vn = 50-100kV K=4

Vn = 150-300kV K=3

Vn > 300kV K=2

使用方法

1、工前准备

1.1 按检验规程或生产工艺规程准备仪器备件。

1.2 插上电缆插头，将面板电源开关置于ON。

1.3 设定漏电流测试所需值

a. 按下预置开关。

b. 选择所需报警电流范围档。

c. 调节漏电流预置电位器到所需报警值

2 连接待测器件

2.1 确定电压表指示为0,测试灯熄灭。

2.2 连接好地线。

2.3 接入待测器件。

3 手动测试：

3.1 将定时开关置“关”的位置。

3.2 按下启动钮，测试灯亮，将电压调节旋钮转到需要的指示值。

3.3 测试结果判断

a. 将电压调节到测试值的1/2位置后按复位钮，输入电压切断，测试灯灭，被测器件合格。

b. 如果被测物体超过规定漏电流值，则仪器自动切断输出电压，同时蜂鸣器报警、超漏指示灯亮，此时被测器件不合格。按下复位键，即可清除报警声。

4 定时测试

1 定时开关置“开”的位置。

2 拨时间预置拨盘，设定所需测试时间值。

3 按下启动钮，将电压调到所需测试值。

4 测试结果判断

a.达到计时时间，测试电压被切断，被测器件合格。

b.若电流过大，未到计时时间，超漏灯亮、蜂鸣器报警，被测器件不合格。按下复位键，即可清除报警声。

5 直流的测试

5.1 将电压转换开关按下。置DC档。

5.2 将被测物用高压线接至高压DC输出端。

5.3 按上述条款3或4进行操作。

6 遥控测试

6.1 遥控测试附件与仪器连好，选择测试电压（AC/DC）

6.2 设定所需电流测试值。

6.3 设定所需漏电流测试值。

6.4 将遥控测试棒与被测物体连接。

6.5 按下高压棒上的启动开关进行测试，松开此开关结束测试。^[1]
