转速仪

接触型转速表

可以直接测量旋转零件的每分钟转速或每分钟线速度最大测量转速20000转/分r/min，最大测量线速度：1000米/分m/min。记忆功能，可以正确地反映最大值，最小值及最后测量值。

性能指标

分 辨 率：0.1转2.5-9999转/分　0.1米/分大于100米/分

使用电源：4节5#电池

外形尺寸：190mm×72mm×37mm

接触式转速表DT2235

功能描述

接触式转速表测量范围：0.5~~19,999转/分

显示规格： 5位大液晶屏显示，字高16mm

测量范围： 0.5~~19,999转/分

波 动 率： 0.1RPM

准 确 度： ±(0.05%+1个字)

测量类别：转速度，线速度．

测试方法：直接接触

表面速度： 0.01~~1999.9m/min,0.2~~6560ft/min

存储功能：自动记录最大值，最小值，最后值

电 源： 4×1.5V 7号电池

光电式转速表

功能描述

规格5位大屏幕液晶显器，字高16mm

测试范围2.5－99999转/分(RPM)

分辨力0.1RPM（2.5～999.9RPM）；1RPM（1000RPM以上）

准确度±（0.05%+1个字）采样时间0.5秒（120RPM以上）

有效距离50mm－250mm

工作电流50mA

记忆自动记忆最大值，最小值，最后测量值

时基6MHz石英晶体，准确度：10×10的负6次方（0℃～50℃）

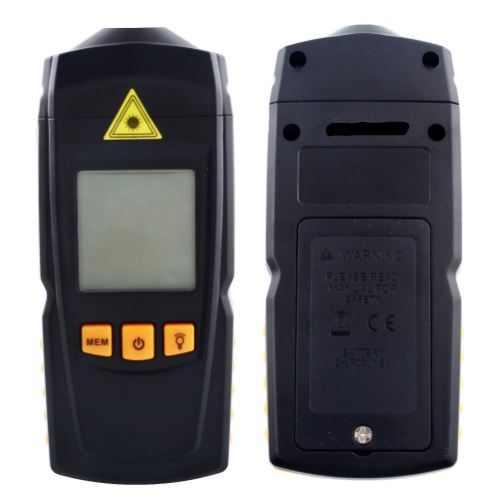

光电式转速表

功能描述：

光电转速表测量范围：2.5~~99,999转/分。

数字式光电转速表在保证其非接触，高精度的基础上，采用微处理LSI电路使测速过程中的最大值，最小值，最后值能够存储在存储器中，通过按钮开关，能够依次显示在16mm液晶显示屏上，只要不换电池，数据将一直保持，直到下次测量时，被新的测量值取代。

显示规格

5位大液晶屏显示，字高16mm

测量范围　2.5~~99,999转/分

波动率　0.1RPM(2.5-999RPM),1RPM(1000RPM以上)

准确度　±(0.05%+1个字)

采样时间　0.5秒(120RPM以上)

有效距离　50mm~~250mm(2234B),50mm~~500mm(2234C)

工作电流　50mA(2234B),35mA(2234C)

存储功能

自动记录最大值，最小值，最后值

电源　4×1.5V 7号电池

光电转速表

测量范围:5～99,999转/分

准确度:±(0.05%n+1d)

分辨率：0.1/1

记忆值：最大/最小/最后值

电源：4节5号电池

外形尺寸：190X72X37

应用：电机、电扇、造纸、塑料、化纤、洗衣机、汽车、飞机、轮船等制造业

转速仪的原理

转速仪将接收的数字脉冲信号（由传感器发出的），处理后直接读入cpu的计数口，经软件计算出转速、和指针相应的位置，再通过cpu的控制口，放大后驱动步进电机正负方向旋转，指示相应转速值（指针直接安装在步进电机的旋转轴上），步进电机走一步仅为1/3度。

转速仪的分类

磁电式转速仪，磁电传感器加电流表，异地安装非常方便。

闪光式转速仪，利用视觉暂留的原理。闪光式转速仪，除了检测转速（往复速度）外，还可以观测循环往复运动物体的静像，对了解机械设备的工作状态，是一必不可少的观测工具。

离心式转速，利用离心力和拉力的平衡来指示转速。离心式转速仪是最传统的转速测量工具，是利用离心力原理的机械式转速仪；测量精度一般在1~2级，一般就地安装。一只优良的离心式转速仪不但有准确直观的特点，还具备可靠耐用的优点。但是结构比较复杂。

磁性转速仪，利用旋转磁场，在金属罩帽上产生旋转力，利用旋转力和游丝力的平衡来指示转速。磁性转速表，是成功利用磁力的一个典范，是利用磁力原理的机械式转速仪；一般就地安装，用软轴可以短距离异地安装。磁性转速仪，因结构较简单，目前较普遍用于摩托车和汽车以及其它机械设备。异地安装时软轴易损坏。

电动式转速仪，由小型交流发电机、电缆、电动机和磁性表头组成。小型交流发电机产生交流电，交流电通过电缆输送，驱动小型交流电动机，小型交流电动机的转速和被测轴的转速一致。磁性转速头和小型交流电动机同轴连接在一起，磁性表头指示的转速自然就是被测轴的转速；电动式转速，异地安装非常方便，抗振性能好，广泛运用于柴油机和船舶设备。

电子式转速仪，电子技术的不断进步，使这一类转速仪有了突飞猛进的发展。
