建筑轴线

简介

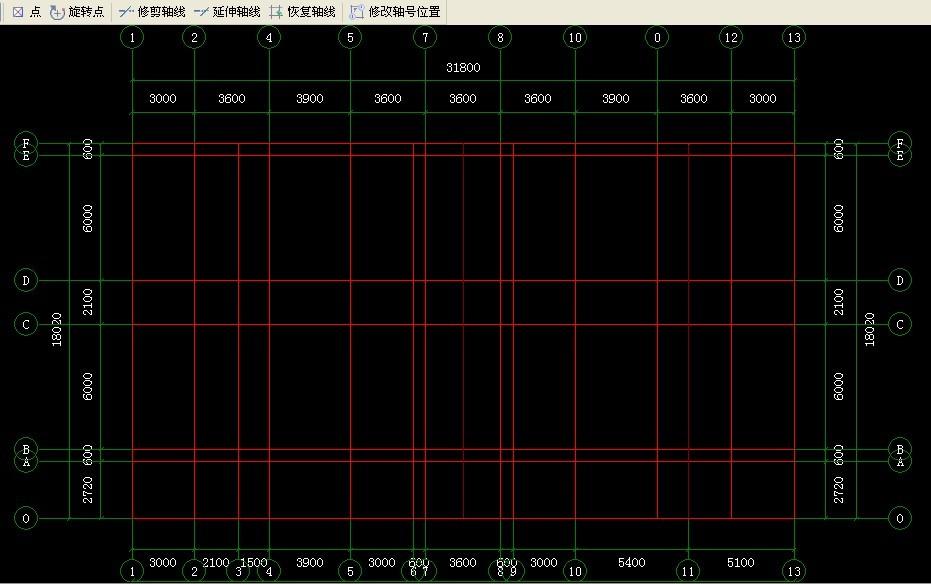

建筑图纸里面的轴线，实际上就是一个相对坐标系，是图中所有构件的平面位置的参照基准。大家都知道世界地图吧，世界地图上每个城镇所处的位置点，就是用经纬线作参照基准来定位的。建筑图纸里面的轴线就好比世界地图上经纬线（道理相似）。一张房屋平面图首先要画出“轴网”，就是纵横轴线交织的方格网，纵的网线叫‘轴’（也叫纵轴线），横的网线叫‘线’（也叫横轴线），编上号，注上之间的距离，就容易把墙、柱、门、窗等的画在上面而不乱。同样，施工也就方便不会错。^[1]

作用

1、附加轴线是为一些附属的构件的尺寸的定位而主轴线是来定位建筑的整体尺寸的。

2、定位轴线确定建筑物整体尺寸、及各分部（如柱。开间等）的尺寸，附加轴线则只给附加构件定位。

3、因为一些构件是在框架建造之后才建造上去的，比如排烟口，或者一些楼梯等。此时做为定位轴线跟本对建筑的整体尺寸就没作用，就显得多余。

定位轴线

定位轴线应用细点画线绘制。

定位轴线一般应编号，编号应注写在轴线端部的圆内。圆应用细实线绘制，直径为8～10mm。定位轴线圆的圆心，应在定位轴线的延长线上或延长线的折线上。

平面图上定位轴线的编号，宜标注在图样的下方与左侧。横向编号应用阿拉伯数字，从左至右顺序编写，竖向编号应用大写拉丁字母，从下至上顺序编写(图7.0.3)。7.0.4拉丁字母的I、O、Z不得用做轴线编号。如字母数量不够使用，可增用双字母或单字母加数字注脚，如AA、BA…YA或A1、B1…Y1。

组合较复杂的平面图中定位轴线也可采用分区编号(图7.0.5)，编号的注写形式应为“分区号——该分区编号”。分区号采用阿拉伯数字或大写拉丁字母表示。

附加定位轴线

7.0.6附加定位轴线的编号，应以分数形式表示，并应按下列规定编写:

1、两根轴线间的附加轴线，应以分母表示前一轴线的编号，分子表示附加轴线的编号，编号宜用阿拉伯数字顺序编写，如：

7.0.9圆形平面图中定位轴线的编号，其径向轴线宜用阿拉伯数字表示，从左下角开始，按逆时针顺序编写；其圆周轴线宜用大写拉丁字母表示，从外向内顺序编写(图7.0.9)。

参考资料

[1] 赵峰 . 建筑轴线设计研究[D] : 哈尔滨工业大学 ，2007-0
