龙芯3A

（采用RISC架构的四核CPU）

龙芯3A的工作频率为900MHz～1GHz，频率为1GHz时双精度浮点运算速度峰值达到每秒160亿次，单精度浮点运算速度峰值每秒320亿次。

龙芯3A资料

中文名：龙芯3A

功耗：<15W@1GHz

制造工艺：65nm CMOS工艺

封装：BGA封装，1121个引脚

主频：1GHz

晶体管数目：4.25亿

简介

中国第一个具有完全自主知识产权的四核CPU，龙芯3A处理器采用的是RISC架构，兼容MIPS指令，原生四核设计，内含两条HT PHY超传输总线，采用65nm（纳米）工艺，主频1GHz，晶体管数目4.25亿个，单颗龙芯3A的最大功耗为15W，一台刀片服务器功耗也仅为110W（两颗龙芯3A处理器,16GB内存,1块250GB硬盘，两块1000Mbps网卡等），理论峰值为16Gflops，每颗CPU单瓦特能效比1.06Gflops/W，是目前X86 CPU的2倍以上，达到了世界先进水平。龙芯3A具备专门服务于Java程序的协处理器（以提高Linux环境下Java程序的执行效率），指令缓存追踪技术等。其内部集成两个DDR2/DDR3内存控制器，支持双通道内存，单颗龙芯3A处理器支持四根DIMM内存插槽。龙芯3号多核CPU是通用cpu,其系列产品定位服务器和高性能计算机应用。现已装备于曙光KD-60服务器上。根据规划，除已经推广的四核龙芯3A，后续将推出八核龙芯3B和十六核龙芯3C等产品。

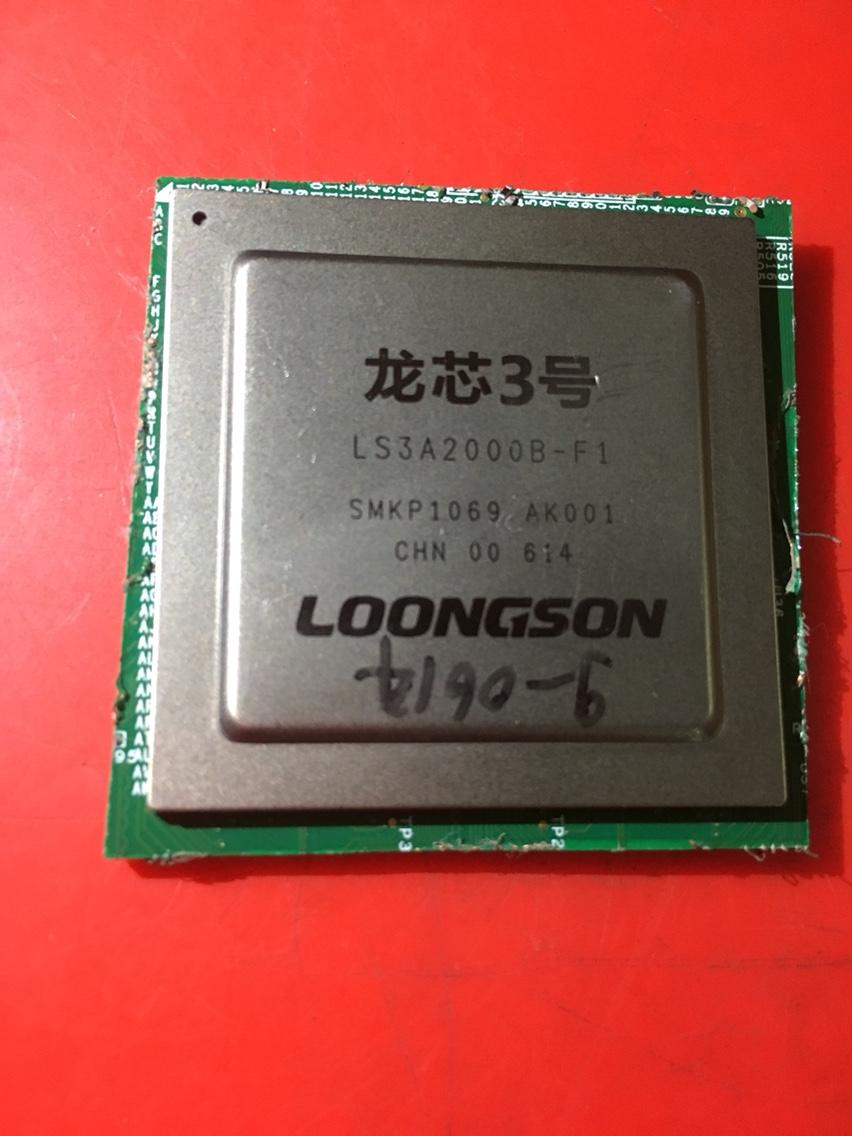

龙芯L3A02

龙芯3A采用意法半导体公司（STMicro）65纳米CMOS工艺生产，晶体管数目达4.25亿个，芯片采用BGA封装，引脚的数目为1121个，功耗小于15瓦。

龙芯3A集成了四个64位超标量处理器核、4MB的二级Cache、两个DDR2/3内存控制器、两个高性能HyperTransport控制器、一个PCI/PCIX控制器以及LPC、SPI、UART、GPIO等低速I/O控制器。龙芯3A的指令系统与MIPS64兼容并通过指令扩展支持X86二进制翻译。

龙芯3号在包括服务器、高性能计算机、低能耗数据中心、个人高性能计算机、高端桌面应用、高吞吐计算应用、工业控制、数字信号处理、高端嵌入式应用等产品中具有广阔的市场应用前景。

龙芯3A

龙芯3A处理器特点
主频	900MHz–1GHz
微体系结构	集成了四个GS464超标量处理器核；采用交叉开关进行片内的互连；通过HT接口进行片间可伸缩互连；多核共享分布式二级cache；采用可伸缩的目录结构维护cache一致性
高速缓存	每个处理器核包含64KB一级指令cache、64KB一级数据cache，四个处理器通过交叉开关共享4MB的二级cache
内存控制器	两个DDR2/3-800控制器
高速I/O	集成两个HyperTransport控制器，带宽达到6.4GB/s，支持四个处理器无缝互连。
