光电复合缆

概述

随着通信事业蓬勃兴起，通信网络业务中电话业务呈平稳的增长趋势，而数据业务呈指数增长态势，语音、数据和图像等的多媒体均需传输，所以需要更大的网络容量和更宽的带宽。我们公司设计生产的光电复合缆适用于宽带接入网系统中作传输线，是一种新型的接入方式，它集光纤、输电铜线于一体，可以解决宽带接入、设备用电、信号传输的问题。

应用领域

（1）通信远供电系统

（2）短距离通信系统供电

光电复合缆缆优点

（1）外径小，重量轻，占用空间小(通常情况下用多根线缆才能解决的系列问题，在此可以用一根复合缆来代替)；

（2）客户采购成本低，施工费用低，网络建设费用低；

（3）具有优越的弯曲性能和良好的耐侧压性能，施工方便；

（4）同时提供多种传输技术，同设备的适应性高、可扩展性强，产品适用面广；

（5）提供巨大的带宽接入；

（6）节约成本，将光纤作为到户预留之用，避免了二次布线；

（7）解决网络建设中设备用电问题（避免重复布放供电线路）。

光电复合缆主要提供的有以下接口组成

（1）光纤：光信号接收接口

（2）铜导线：电源接口

目前可根据用户需求设计生产多种规格的产品，典型的产品有：GYTS(A)24B1+4×1.5；GYTS(A)24B1+2×2.0；等光纤光缆，光纤芯数可以根据用户实际需要进行设计。

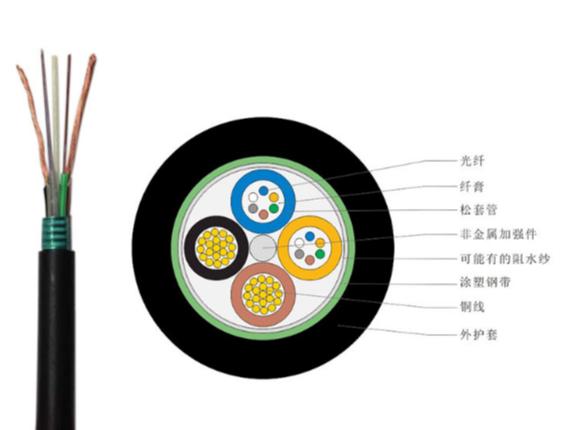

结构设计

导体的材料及结构

光电复合电缆的导体应选择经过退火工序的铜线，单线为不镀锡，同时要符合GB/T3953-2009标准电工圆铜线的规定。

电缆的导体应采用GB/T3956-2008里的第一种实心导体，其截面、单丝及20℃电阻要符合GB/T9330-2008的要求。

电缆绝缘的选用

一般常用的绝缘材料有聚氯乙烯和聚乙烯绝缘，由于该复合缆对绝原料多方面的性能要求较高，所以该复合缆应采用辐照交联聚烯烃，这种绝缘材料具有耐热性好、不溶、不融、不燃烧、机械强度高、耐热变形、耐开裂性好等优异性能。

光单元选择

光单元存在多种结构，如铝管型、不锈钢管型、铝骨架型及套塑型。耐高温光电复合控制电缆内部光纤光单元应采用的是套塑型中的非金属松套结构。

光单元处于内层，这样的结构既对光单元起到了保护作用，又保证了光纤的余长。同时在成缆后挤包了一层外护套，对电缆又起到了防水、防潮、防杂质等作用。^[1]

产品引用标准

光缆相关性能满足通信行业标准YD/T901-2001通信用层绞式光缆、YD/T1258.2-2003室内光缆系列第二部分：单芯光缆；电缆传输部分满足GB5023-2008《额定电压450/750V及以下聚氯乙烯绝缘电缆》

5.光缆的机械性能 光缆的机械性能包括拉伸、压扁、冲击、反复弯曲、扭转、卷绕、曲绕等项目。

a)光缆全部光纤都不断裂。

b)护套无目力可见的裂纹。

c)光缆内的金属元件应保持电气导通。

d)护套内缆芯的各个元件应无目力可见的损坏。

e)试验后的光纤应无残余附加衰减。

参考资料

[1] 浅谈耐高温光电复合缆结构设计 · 电缆网[引用日期2014-07-01]
