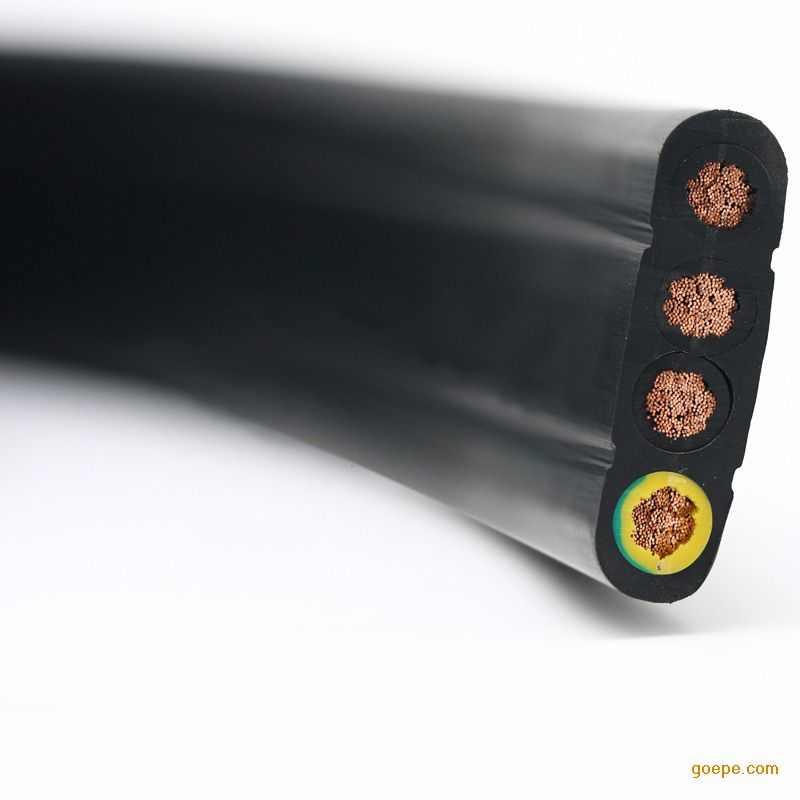

扁电缆

使用环境

扁电缆使用于工作电压450/750V及以下，环境温度-40~70℃的起重、运输、机械、电气、矿山、等行业各种移动动力装置的电源连接及控制信号照明等。绝缘和护套等用丁腈复合物，提高电缆柔软特性及防腐耐寒等性能。

结构特点

（1）扁电缆用于动力传输线或移动电器用连接电缆，产品具有耐热辐射、耐寒、耐酸碱及腐蚀性气体、防水等特性，电缆结构柔软，辐射方便，高温（高寒）环境下电气性能稳定，抗老化性能突出，使用寿命长，广泛用于冶金、电力、石化、电子、汽车制造等行业。

（2）导电线芯采用软结构，确保电缆柔软性能好。

（3）绝缘和保护层材料采用丁聚物，提高电缆柔软特性和防腐、耐寒特性。

（4）绝缘线芯分色，为敷设安装提供方便。

（5）可按顾客需要，在缆芯两侧增加钢丝绳或其他承力元件。

主要性能

主要性能符合（Q/ZB 01一2005)

（1）电缆额定工作电压：交流450/750V及以下。

（2）电缆使用环境温度：-40～70℃。

（3）电缆最小弯曲半径：电缆小边厚度的10倍。

（4）成品电缆芯之间经受交流：50Hz、2.5kV试验电压作用5min不击穿。

（5）绝缘及护套最小抗拉强度：10N/mm ，最小断裂伸长率150%，-40℃低温卷绕无裂痕，-40℃低温拉伸最小伸长率20%。

去绝缘层

剥去扁电缆绝缘层时，需要专门的工具和技术，而剥去单根导线绝缘层，这种工具和技术是不必要的。最普通的剥去绝缘层的技术（叫做低温剥离法）可使用不同种类的工具，用几种方法来完成。

一种是导线平行的低温剥离法。两个胶木轮向相反方向旋转，从两边除去绝缘层。和导线平行的抛光作用产生摩擦，而熔化绝缘层，然后，绝缘物被抛光刷刷掉。如果磨光轮的间隔正确，绝缘层会全部被去掉，而使导线保持清洁。这种剥皮器的优点是能用来清理电缆中心部分。

两种加工方法示意图
