二位三通电磁阀

参数范围

型号规格：

二位三通电磁阀

适用介质：气、水、油、蒸汽、制冷剂、腐蚀性流体

介质温度：

介质粘度：小于

防护性能：IP65

防爆标志：

阀门材质：304、316、铝合金

控制方式：一进二出(ZC2/31)、二进一出(ZC2/32),一进一出(ZC2/3常闭式.ZC2/3K常开式)

电源电压：

连接方式：内螺纹、外螺纹、法兰

干式二位三通电磁阀

应用范围

二位三通电磁阀

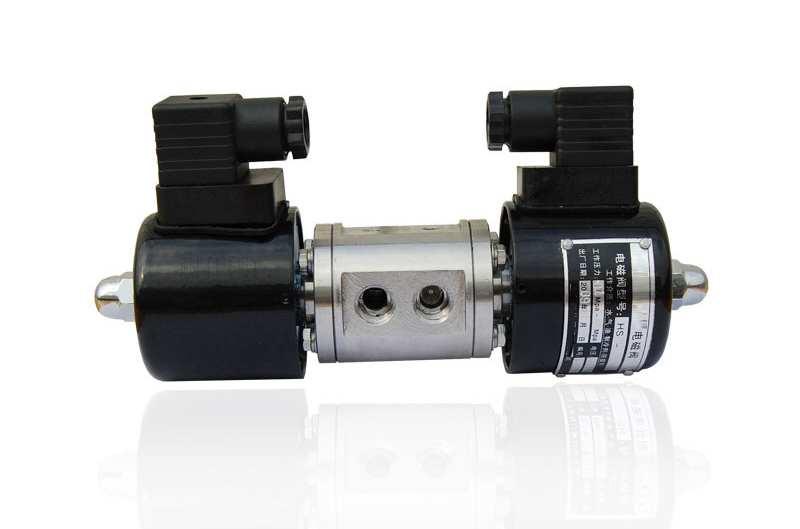

二位三通电磁阀为双线圈控制，一个线圈瞬间通电后关闭电源、阀打开，另一个线圈瞬间通电后关闭电源、阀关闭。可以长时间保持关闭或打开状态，能使线圈寿命更长。在高温管道中使用最佳。

备注

1外形尺寸、接口尺寸根据所需要产品电话或图纸传真告知。

2特殊要求可定制。

工作原理

一进二出：(ZC2/31)当电磁阀线圈通电时，出介质端(2)第一路打开，第二路(3)关闭；当电磁阀线圈断电时，出介质端第一路(2)关闭，第二路(3)打开；

二进一出：(ZC2/32)当电磁阀线圈通电时，进介质端第一路(2)打开，第二路(3)关闭；当电磁阀线圈断电时，进介质端第一路(2)关闭，第二路(3)打开；(此内阀两进口端前必需加单向阀)

一进一出：常闭式(ZC2/3)---当电磁阀线圈通电时，接口2通向接口1，接口3关闭；当电磁阀线圈断电时，接口2关闭，接口1通向接口3；常开式(ZC2/3K)当电磁阀线圈断电时，接口3通向接口1，接口2关闭；当电磁阀线圈通电

技术参数

型号规格：DN1～DN500

适用压力：0.02～20MPa

适用介质：气、水、油、蒸汽、制冷剂、腐蚀性流体

介质温度：-200～+200℃

介质粘度：小于50CSt（大于时需定制）

防护性能：防水、防爆、防腐(铸铁体除外)

防爆标志：ExdⅡCT5

阀门材质：304、316、铸铁

控制方式：一进二出、二进一出,一进一出

电源电压：DC3～127VAC36～380V

连接方式：内螺纹、外螺纹、法兰

分类

一进一出：常闭式：当线圈通电时，2通向1，1与3关闭。当线

圈断电时，2与1关闭，1通向3.

常开式：当线圈通电时，3与1关闭，1通向2。当线

圈断电时，3通向1.1与2关闭.

一进二出：当线圈通电时，1通向2，1与3关闭。当线圈断电

时，1与2关闭，1通向3.

二进一出：当线圈通电时，2通向1，3与1关闭。当线圈断电

时，2与1关闭，3通向1.

注：二进一出工作原理的阀两进口端压力不相等时，需加止回阀。

小通径阀

产品特点：

单线圈控制、开关迅速；零压起动、性能稳定；专制线圈、不易烧毁。单个阀体，左右与上端三个接口。

二位三通电磁阀

通径范围：

控制方式：常开、常闭。

电源电压:

阀体材质：铸钢、黄铜、铝、四氟乙烯、不锈钢。

适用介质：水、气、油、腐蚀流体等。

压力范围：

温度范围：

介质粘度：小于

防护性能：防尘、防水、防爆。根据工况选择。

接线方式：接线座式；引线式；插头式。

连接方式：法兰、焊接、内螺纹（外螺纹和特殊接口可定做或加转接头）。
