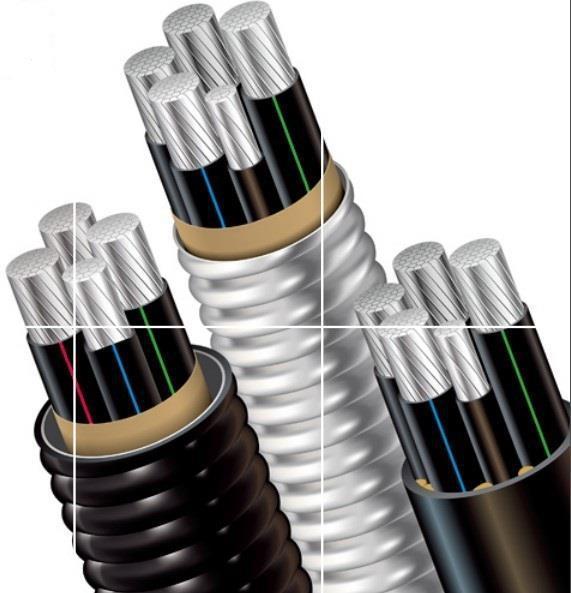

电缆型号

型号组成

主要由以下七部分组成：

1.类别、用途代号

2.导体代号

3.绝缘层代号

4.护层代号

5.特征代号

6.铠装层代号

7.外护层代号

电力电缆

聚氯乙烯绝缘护套电力电缆

展开表格

聚氯乙烯绝缘护套耐火电力电缆

交联聚乙烯绝缘电力电缆

代号含义

1.绝缘种类：V代表聚氯乙烯；X代表橡胶；Y代表聚乙烯；YJ代表交联聚乙烯；Z代表纸。

2.导体材料：L代表铝；T（省略）代表铜。

3.内护层：V代表聚氯乙烯护套；Y聚乙烯护套；L铝护套；Q铅护套；H橡胶护套；F氯丁橡胶护套。

4.特征：D不滴流；F分相；CY充油；P贫油干绝缘；P屏蔽；Z直流。

5.铠装层：0无；2双钢带；3细钢丝；4粗钢丝。

6.外被层：0无；1纤维外被；2聚氯乙烯护套；3聚乙烯护套。

7.阻燃电缆在代号前加ZR；耐火电缆在代号前加NH；防火电缆在代号前加DH。

充油电缆型号及产品表示方法

充油电缆型号由产品系列代号和电缆结构各部分代号组成。自容式充油电缆产品系列代号CY。外护套结构

从里到外用加强层、铠装层、外被层的代号组合表示。绝缘种类、导体材料、内护层代号及各代号的排列

次序以及产品的表示方法与35kV及以下电力电缆相同。如CYZQ102 220/1×4表示铜芯、纸绝缘、铅护套、

铜带径向加强、无铠装、聚氯乙烯护套、额定电压220kV、单芯、标称截面积400mm的自容式充油电缆。

充油电缆外护层代号含义为

1.加强层：1代表铜带径向加强；2代表不锈钢带径向加强；3钢带径向加强；4不锈钢带径向、窄不锈钢带

纵向加强。

2.铠装层：0无铠装；2钢带铠装；4粗钢丝铠装。

3.外被层：1纤维层；2聚氯乙烯护套；3聚乙烯护套。

用途说明

展开表格

型号及表示

充油电缆型号由产品系列代号和电缆结构各部分代号组成。自容式充油电缆产品系列代号CY。外护套结构从里到外用加强层、铠装层、外被层的代号组合表示。绝缘种类、导体材料、内护层代号及各代号的排列次序以及产品的表示方法与35kV及以下电力电缆相同。如CYZQ102 220/1×4表示铜芯、纸绝缘、铅护套、铜带径向加强、无铠装、聚氯乙烯护套、额定电压220kV、单芯、标称截面积400mm的自容式充油电缆。

充油电缆外护层代号含义为

1.加强层：1代表铜带径向加强；2代表不锈钢带径向加强；3代表钢带径向加强；4代表不锈钢带径向、窄不锈钢带纵向加强。

2.铠装层：0代表无铠装；2代表钢带铠装；4代表粗钢丝铠装。

3.外被层：1代表纤维层；2代表聚氯乙烯护套；3代表聚乙烯护套。^[1]

参考资料

[1] 电缆线规格型号一览表 · 建材网[引用日期2021-12-21]
