M203式和PI-M203式40mm榴弹发射器

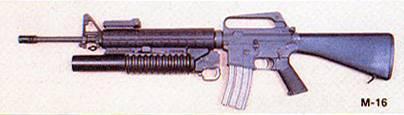

（M203式和PI-M203式40mm榴弹发射器）

Ｍ２０３式４０ｍｍ榴弹发射器是美国ＡＡＩ公司在美国陆军武器司令部的指导下，于１９６７年开始研制，１９６９年８月正式定型，到１９７０年１２月已有一万具交付部队使用，用以取代Ｍ７９式４０ｍｍ榴弹发射器，１９７１年将Ｍ２０３的生产任务移交给柯尔特制造公司。

M203式和PI-M203式40mm榴弹发射器资料

中文名：M203式和PI-M203式40mm榴弹发射器

外文名：M203 and PI-M203 40mm Grenade Launchers

生产单位：美国柯尔特制造公司和 RM 设备有限公司

所属国家：美国

类别：榴弹发射器

研制时间：1967年

用途：杀伤点面有生目标和毁伤轻装甲目标

生产日期：1970年12月

基本资料

产品名称:M203式和PI-M203式40mm榴弹发射器

M203 and PI-M203 40mm Grenade Launchers

生产单位:美国柯尔特制造公司和 RM 设备有限公司

Colt's Manufacturing Company Inc. ＆RM Equipment Inc., US

现状：生产

用途：杀伤点面有生目标和毁伤轻装甲目标^[1]

概述

Ｍ203式40ｍｍ榴弹发射器是美国ＡＡＩ公司在美国陆军武器司令部的指导下，于1967年开始研制，1969年８月正式定型，到1970年12月已有一万具交付部队使用，用以取代Ｍ79式40ｍｍ榴弹发射器，1971年将Ｍ203的生产任务移交给柯尔特制造公司。

带有小握把和折叠托的PI-M203式40mm榴弹发射器 PI-M203式４０ｍｍ榴弹发射器是Ｍ203式的生产改进型，由ＲＭ设备有限公司生产。

Ｍ203式榴弹发射器已在北约和东南亚地区的２０多个国家装备使用。一些中美洲国家也向美国定购了ＰＩ－Ｍ203式榴弹发射器。

结构特点

１．发射器

M203式榴弹发射器为40mm口径、后装填、线膛式单发武器，可附装在Ｍ16式步枪、Ｍ16Ａ１式步枪或ＸＭ177Ｅ2式冲锋枪的枪管下面。发射器主要由发射管、机匣、护手、框式表尺、象限瞄准具等部件组成。发射管为滑动式，内有膛线，用高强度铝合金制造。发射管外面套有耐热塑料制成的护手。发射管前后滑动完成抛壳、装填、击发等动作。机匣内配有击发、保险和自动待发等机构。带有短滑轨的支架连接着枪管和发射管，其后部为机匣的本体，用以容纳击发机构组件。

ＰＩ－Ｍ203式榴弹发射器改进了Ｍ203式与枪管的连接方式，将发射器机座与插入步枪枪管的内插杆相连接，通过机座上的独特锁紧机构安装在枪上或从枪上卸下。只要配以相应的内插杆，即可安装在任一步枪上。该发射器还可配装带有小握把的折叠托，构成质量不足２ｋｇ、具有高度机动性的榴弹手枪。

２．瞄准装置

Ｍ203式榴弹发射器配有两种瞄准具。一种是由安装在步枪前托上的框形表尺和步枪准星组成，用于250ｍ内的直瞄射击，分划间隔25ｍ。表尺由表尺板、表尺底座、高低调整螺和风偏调整螺组成。另一种是安装在步枪提把左侧的旋臂式准星照门象限瞄准具，用于大射角曲射或间瞄射击。它主要由固定螺、托架、紧定夹、支臂、射程象限分划板、可折转的准星和照门等组成，射程分划为50～400ｍ，分划间隔25ｍ。照门可微调，以校正和修正风偏对弹道的影响。

３．弹药

Ｍ203式和ＰＩ－Ｍ203式榴弹发射器发射美国生产的各种40ｍｍＳＲ榴弹：包括Ｍ406式杀伤榴弹、Ｍ433式杀伤破甲榴弹、Ｍ576式榴霰弹、Ｍ407式和Ｍ781式演习弹，以及Ｍ79式榴弹发射器使用的各种40ｍｍ特种榴弹。
